波多野结衣在线中文-波多野结衣在线影视免费观看-波多野结衣在线影视-波多野结衣在线一区二区-波多野结衣在线一区-波多野结衣在线网址

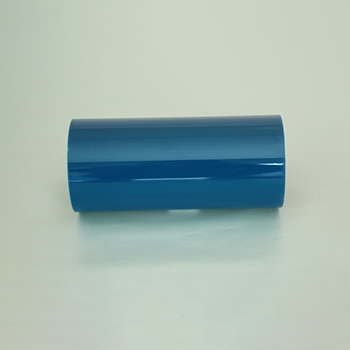

離型膜

前言：

    PET離型膜一般用來隔離粘性材料，所以廣泛用于電子.噴繪耗材.反光材料.膠帶.自粘防水卷材和模切等加工制造行業。下面科建儀器簡單的概括了離型膜的類別，以及其特性、用途和檢測方法。

PET離型膜類別按照不同基材可分為：

    PE離型膜/PET離型膜/OPP離型膜/復合離型膜（即基材是有二種或二種以上的材質復合而成的）等。

按照離型力可分為：

    輕離型離型膜/中離型離型膜/重離型離型膜。

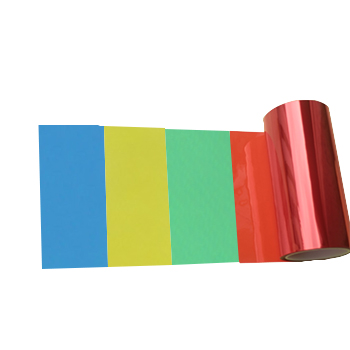

按照顏色可分為：

    紅色離型膜/黃色離型膜/綠色離型膜/藍色離型膜等各種顏色的PET離型膜。

按表面處理可分為：

    單面離型膜/雙面離型膜/無硅離型膜/氟塑離型膜/單面電暈/雙面電暈/磨砂離型膜/啞光離型膜等。

按用途可分為：

    硅油膜/離型膜-聚酯薄膜(PET)/聚酯薄膜/預涂膜/光擴散膜/彩色噴墨膠片(電腦膜)/電子行業印刷薄膜/磨砂膜/繪圖膜/白色聚酯薄膜/黑色聚酯薄膜/PET/聚酯薄膜\PET麥拉等。

    這里也著重說一下單面/雙面PET離型膜特性：單面/雙面PET離型膜因其優異的耐高溫特性，廣泛應用于模切，膠粘制品復合。產品采用PET薄膜為基材，在單面或兩面均勻涂布一層極薄的離型劑而成，PET離型膜，表面平整光潔，涂布均勻，無皺折、顆粒、氣泡等缺陷。產品物理性能優良，厚度公差小，熱收縮率低。具有高抗張強度，抗拉伸性，化學惰性。因此PET離型膜與膠粘制品復合時離型膜無遷移現象、消除了硅樹脂離型膜轉移到其所緊貼的材料上去的隱患；并且PET離型膜單面或雙面涂層單位面積重量的允差非常小；基膜具有優異的機械強度和化學性能，在較長時間內耐高溫性可以達到180°C，10分鐘內可以達到200°C，因此在天氣條件下有很高的穩定性和極長的保存期限。

KJ-1065A剝離力/離型力試驗機

測試方法一：剝離力

離型膜剝離力實驗所需儀器及步驟儀器及試樣：KJ-1065A剝離力實驗機：離型膜的剝離力測試；操作步驟：

剝離力測試準備

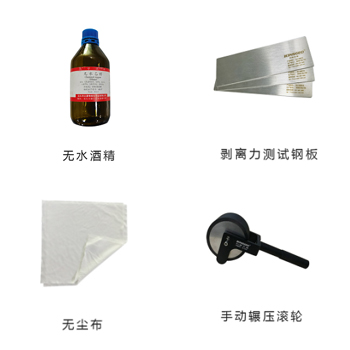

    1準備：平整無皺褶，無污染的測試樣品，樣品必須放置在溫度23℃±2℃濕度50%RH±5%的環境24小時以上，≥99.7%無水乙醇或者其他溶劑，標準滾輪，取樣刀，無塵布或無塵紙，測試鋼板。

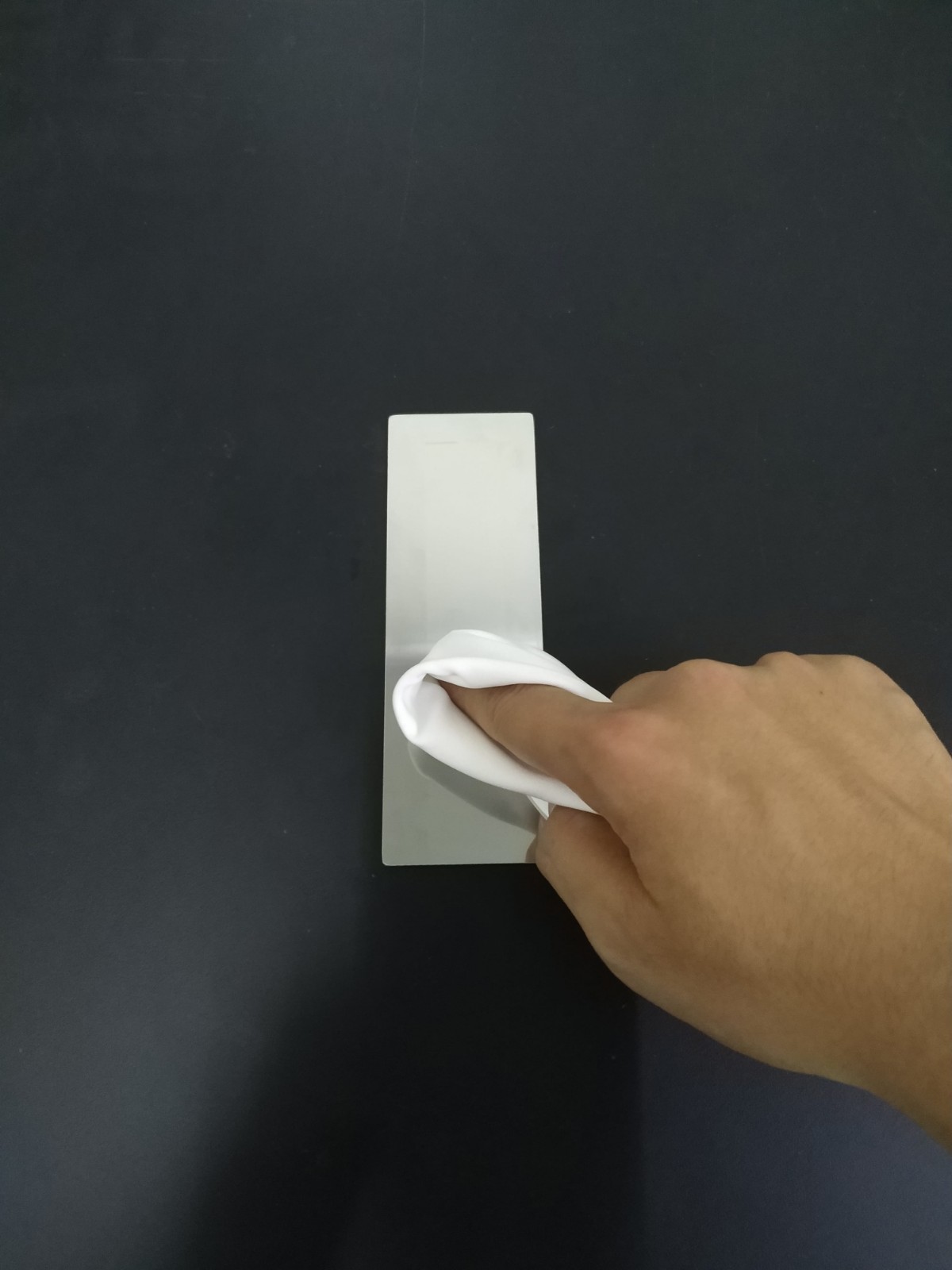

    2.清洗鋼板：用無塵布與無水乙醇擦凈鋼板，放置10min后使

    3.裁取：用裁切工具取出標準寬度樣條，長度約300mm，切口平直干凈，一個樣品至少3個樣條。

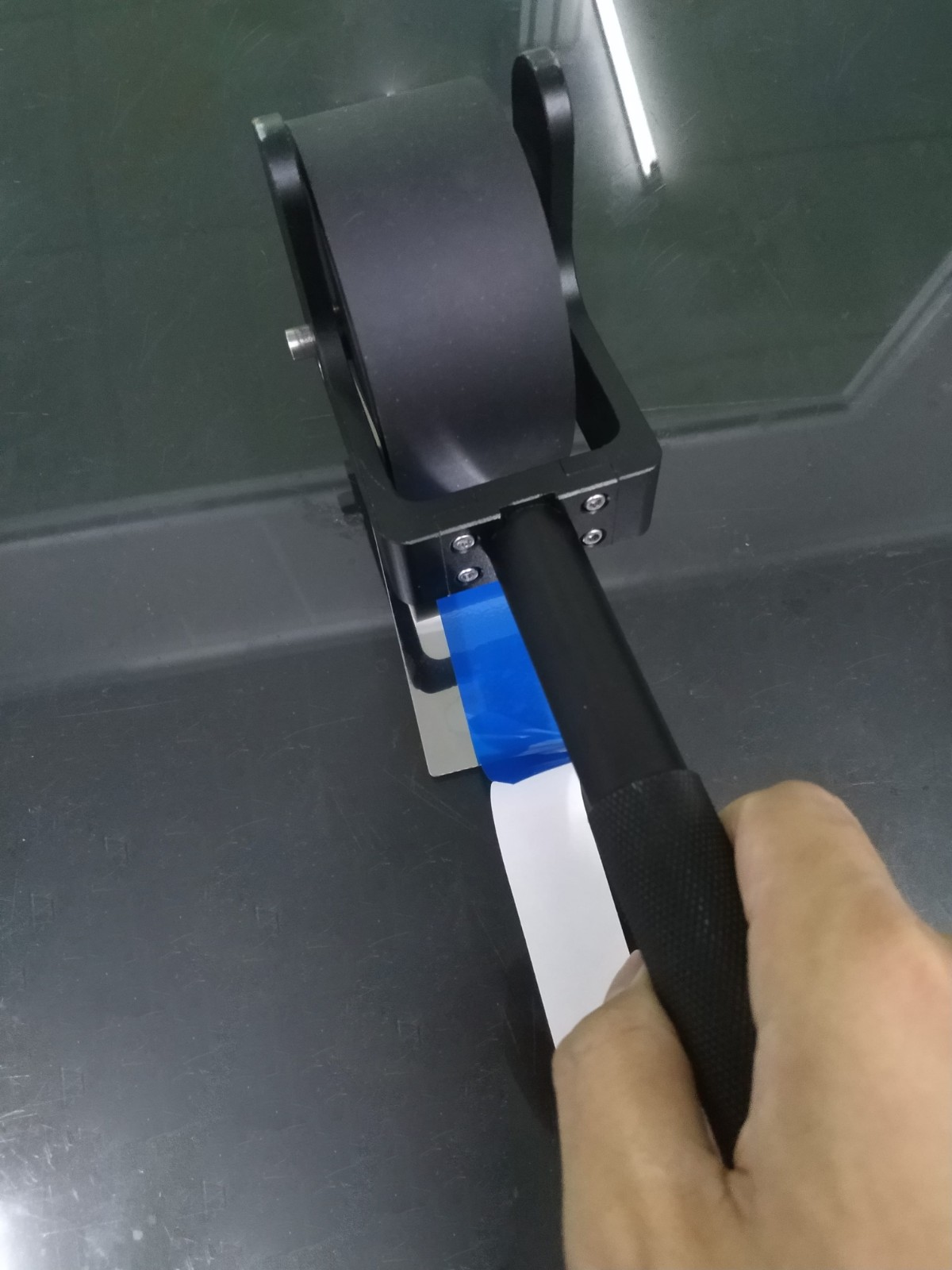

    4.碾壓：用碾壓滾輪以標準速度在試驗樣勻速來回碾壓標準次數，測試樣品與試驗板粘合處不允許右氣泡存在，速度與次數請參考標準附件。

    5放置：在自然狀態放置20分鐘或者根據客戶要求放置。

    6夾持：將試樣裝入測試夾具內，樣品必須前后平行，夾持好樣品后必須保證樣條松弛，不受力、接近材料自重。

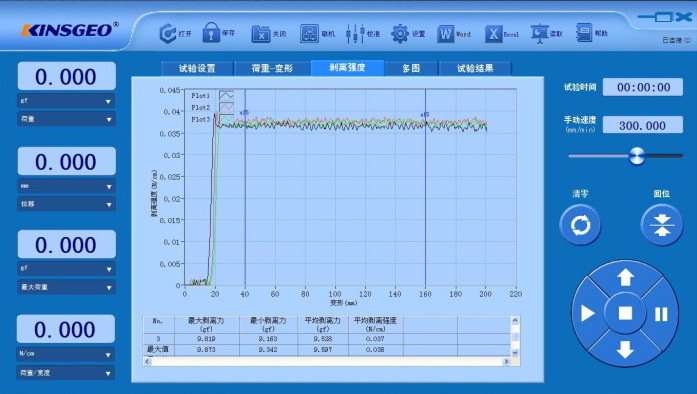

    7測試：點擊開始測試，進入測試狀態，測試完成后儀器自動停止機保存結果。

測試方法二：離型力

    離型膜離型力實驗所需儀器及步驟儀器及試樣：KJ-1065A離型力實驗機：離型膜的離型力測試；操作步驟：

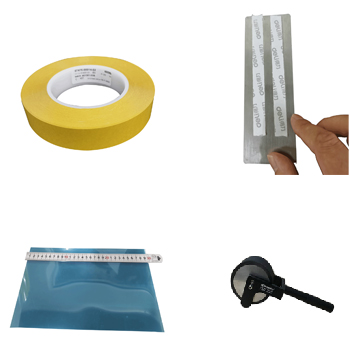

    1準備：平整無皺褶，無污染的測試樣品（約A4大小），樣品必須放置在溫度23℃±2℃濕度50%RH±5%的環境24小時以上，實驗材料標準膠帶（常用德薩7475，取約150mm長），標準滾輪，取樣刀，鋼板，雙面膠。

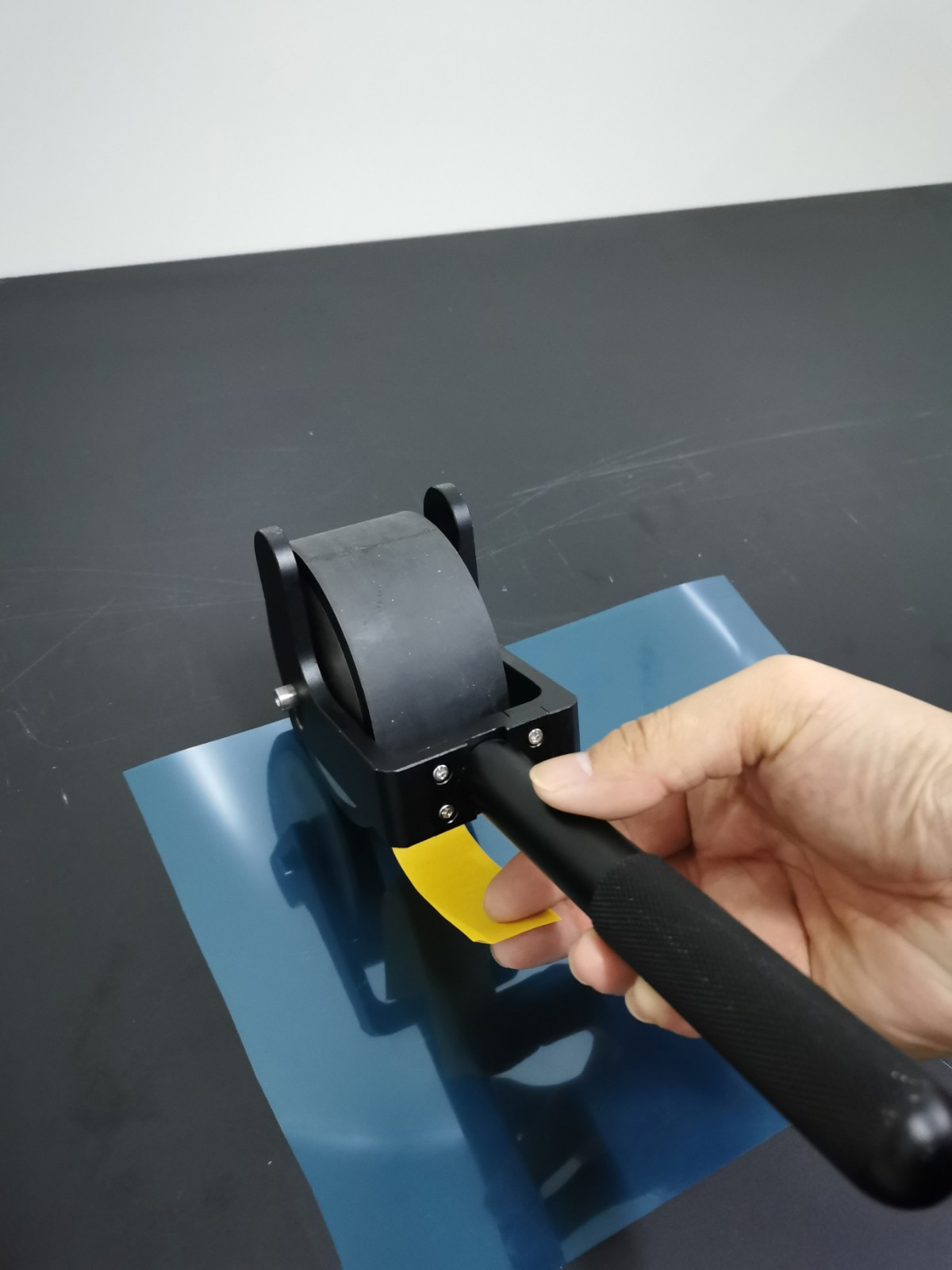

    2碾壓：用碾壓滾輪以標準速度在試驗樣勻速來回碾壓標準次數，試驗材料與測試樣品粘合處不允許右氣泡存在，速度與次數請參考標準附件。

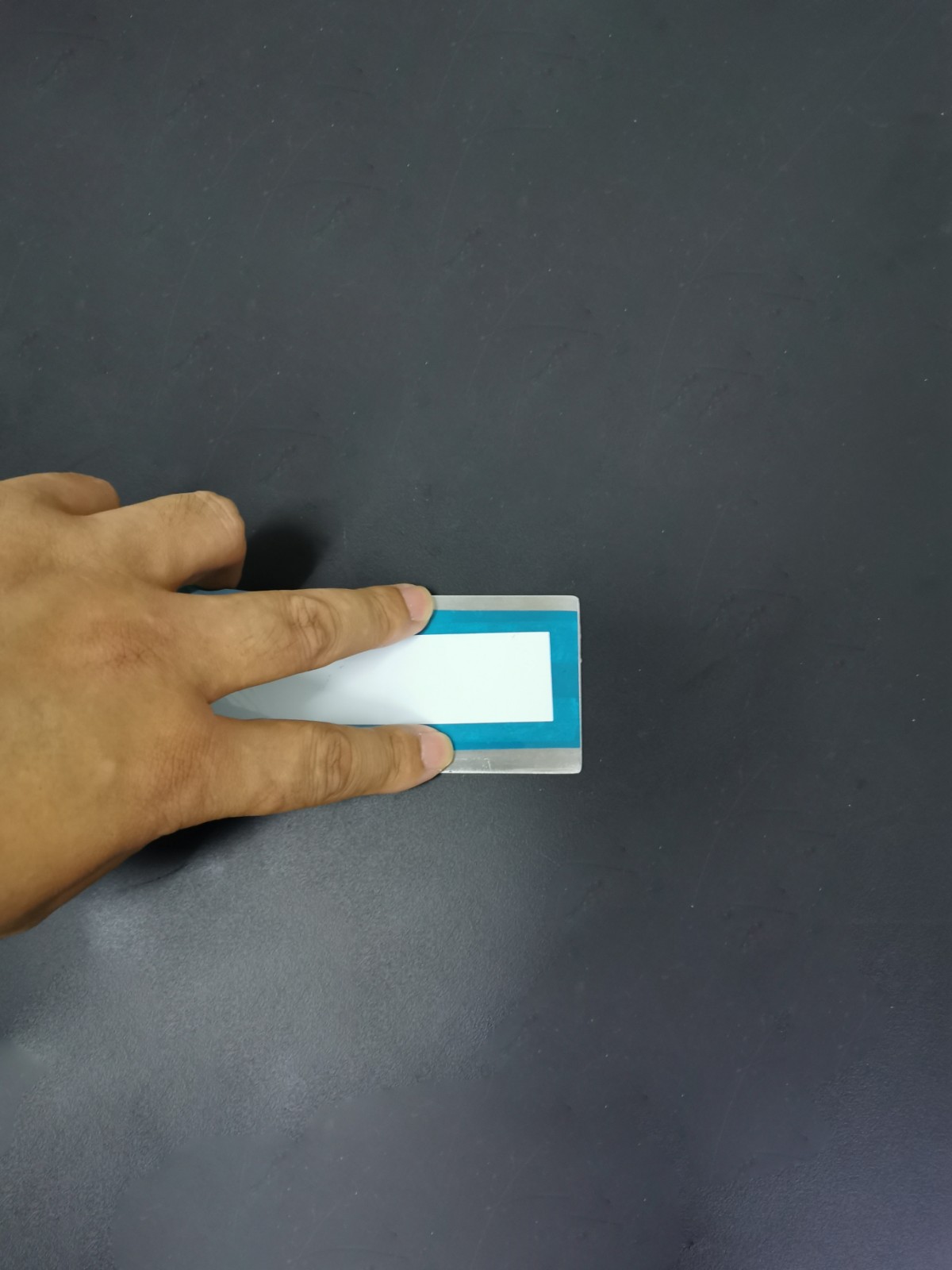

    3裁取：用裁切工具取出標準寬度樣條，長度約300mm，切口平直干凈，一個樣品至少3個樣條。

    4放置：在自然狀態放置20分鐘或者根據客戶要求放置。

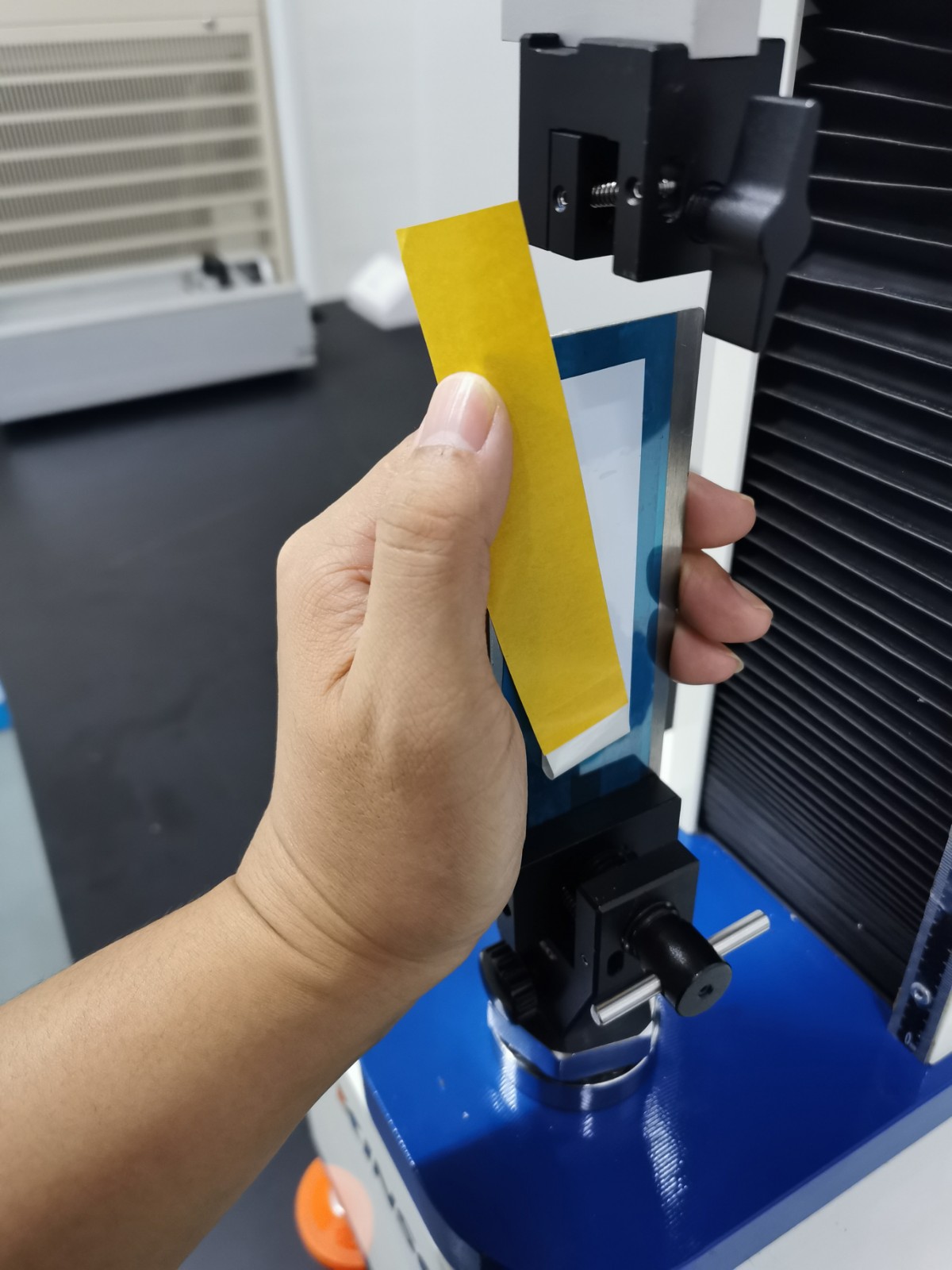

    5粘接：將標準膠帶粘結延長，同時用雙面膠貼至鋼板背面，不能觸碰測試區域。

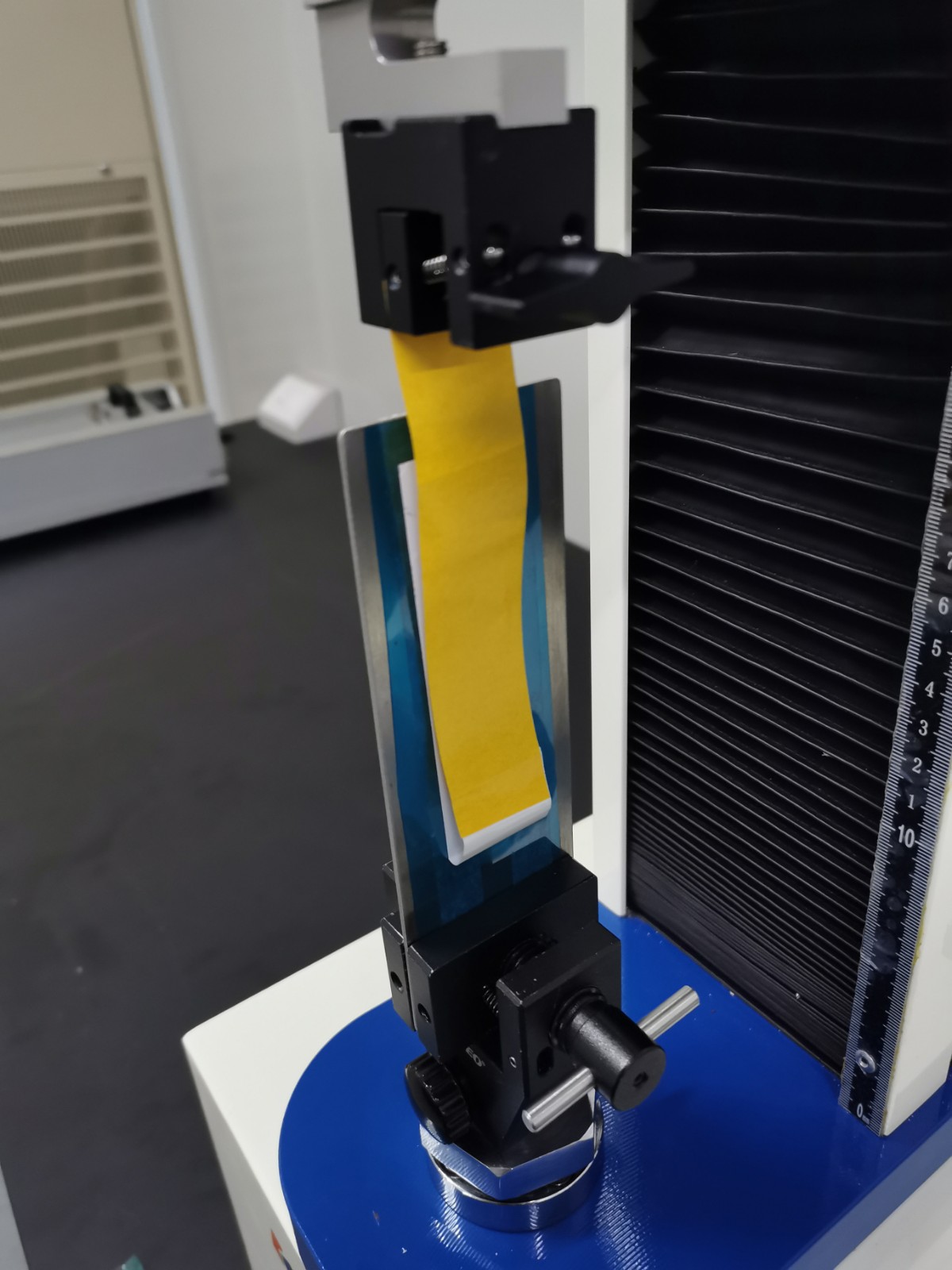

    6夾持：將已制好的樣品裝入測試夾具內，樣品必須前后平行，夾持好樣品后必須保證樣條松弛，不受力、接近材料自重。

    7測試：點擊開始測試，進入測試狀態，測試完成后儀器自動停止機保存結果。
